Star Chart

نبذة عن برنامج تحضير النجوم للرصد

ينقسم المجهود اللازم لإيجاد الموقع المرصود من رصد النجوم ، إلى عدة مراحل وعمليات والتى نوصى بها بالترتيب التالى :

  • الإعداد لقياس إرتفاعات النجوم أثناء فترة الشفق.
  • عملية قياس الإرتفاعات .
  • إجراءات التنفيذ للحصول على الموقع
    • الحسابات
    • توقيع الرصدات ( على ورقة )
    • مثلث الخطأ
    • الحصول على الموقع المرصود الأكثر إحتمالا

الإعداد لرصد النجوم أثناء فترة الشفق

من الناحية العملية ،نلاحظ أنه فى فترة الشفق المسائى، تبدأ النجوم اللامعة فى الظهور عندما ينخفض مركز قرص الشمس بحوالى °3 أسفل الأفق الغربى ،ويتزايد عدد النجوم المرئية كلما إنخفض مركز قرص الشمس . وعندما ينخفض مركز قرص الشمس بحوالى °9 أسفل الأفق الغربى ؛ يبدأ الأفق الظاهرى فى عدم الوضوح وتتعذر عملية الرصد. ( الصور من 1 – 5 ) .


رقم الصورة الظاهرة فى موقع مدينة الأسكندرية - يوم 9 ديسمبر 2013 . الوقت المحلى
1 غروب الشمس. 16h 58m 10s
2 مركز قرص الشمس 3° تحت الأفق الغربى. 17h 11m 25s
3 نهاية الشفق المدنى (مركز قرص الشمس 6° تحت الأفق الغربى ) 17h 24m 40s
4 مركز قرص الشمس 9° تحت الأفق الغربى. 17h 39m 48s
5 نهاية الشفق البحرى (مركز قرص الشمس 12° تحت الأفق الغربى ) 17h 54m 56s

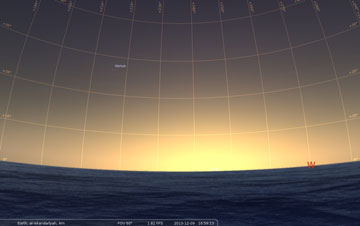

الصورة رقم(1)

غروب الشمس . لايمكن رؤية أى نجم ملاحى؛ ولكن يمكن رؤية بعض الكواكب اللامعة مثل كوكب الزهرة.

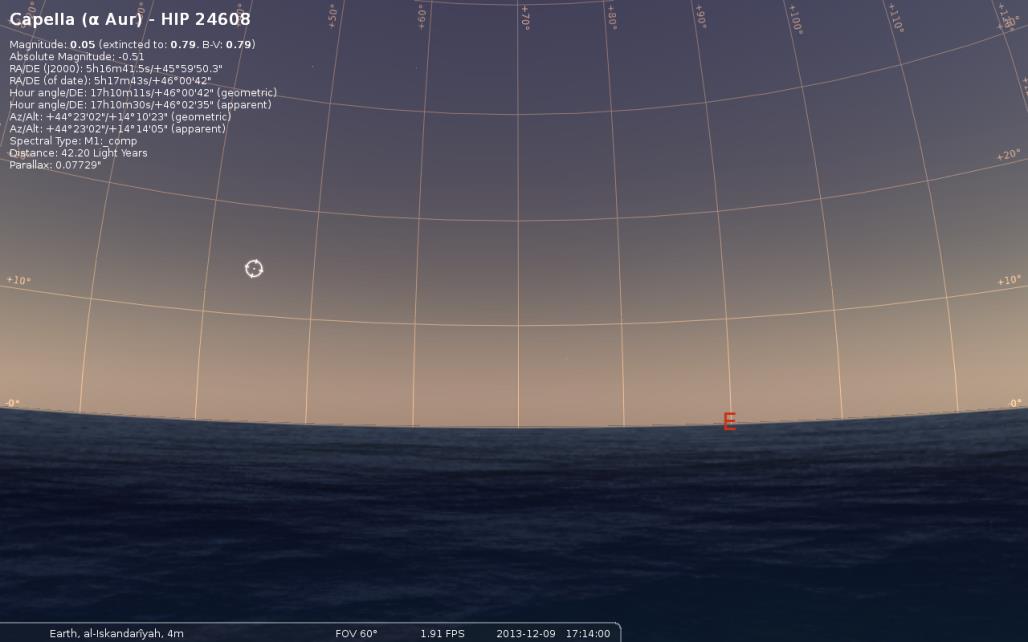

الصورة رقم (2)

مركز قرص الشمس تحت الأفق الغربى بحوالى 3° . تبدأ النجوم من المرتبة الأولى فى الظهور. نرى النجم Capella ظاهرا فوق الأفق الشرقى الأكثر إظلاما .

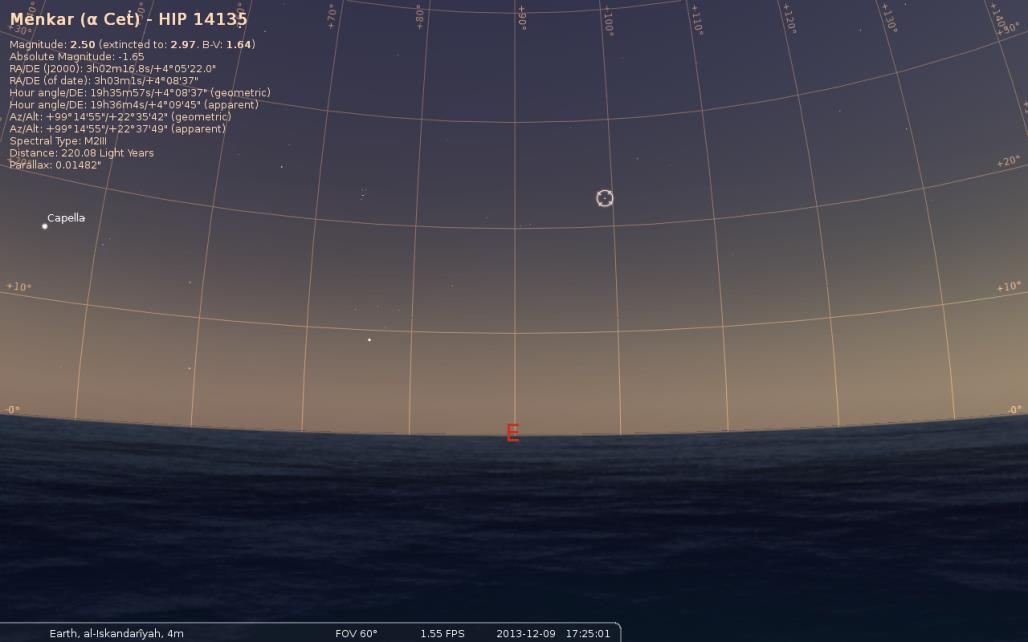

الصورة رقم (3)

نهاية الشفق المدنى. مركز قرص الشمس تحت الأفق الغربى بحوالى 6° . نرى النجوم من المرتبة الثانية و الثالثة مثل النجم Menkar ظاهرا فوق الأفق الشرقى الأكثر إظلاما .

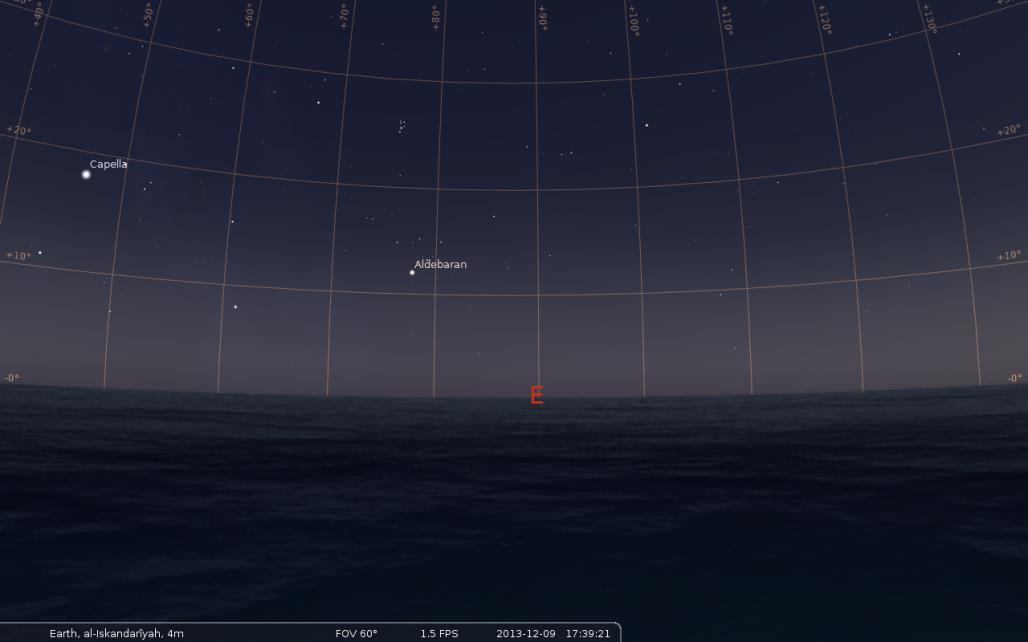

الصورة رقم (4)

مركز قرص الشمس تحت الأفق الغربى بحوالى 9° . نرى العديد من النجوم ظاهرا فوق الأفق الشرقى الأكثر إظلاما .

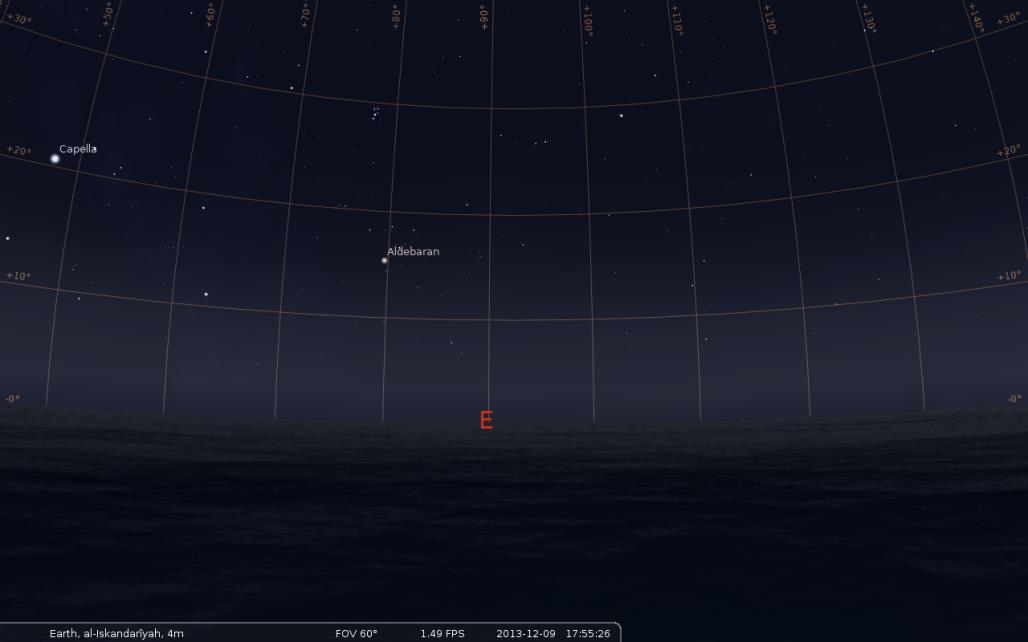

الصورة رقم (5) .

نهاية الشفق االبحرى. مركز قرص الشمس تحت الأفق الغربى بحوالى 12° . الأفق يبدأ فى عدم الوضوح وتتعذر عملية قياس الإرتفاع.


أما اثناء فترة الشفق الصباحى ، فيحدث العكس ، إذ يبدأ الأفق الظاهرى فى الوضوح تماما عندما يصل مركز قرص الشمس إلى حوالى °9 أسفل الأفق الشرقى ، بينما تبدأ النجوم اللامعة فى الإختفاء عندما يصل مركز قرص الشمس إلى حوالى °3 أسفل الأفق الشرقى ( الصور من 6 – 10 )

رقم الصورة الظاهرة فى موقع مدينة الأسكندرية - يوم 9 ديسمبر 2013 . . الوقت المحلى
6 بداية الشفق البحرى (مركز قرص الشمس 12° تحت الأفق الشرقى ) 05h 50m 46s
7 مركز قرص الشمس 9° تحت الأفق الشرقى. 06h 05m 50s
8 بداية الشفق المدنى (مركز قرص الشمس 6° تحت الأفق الشرقى ) 06h 20m 54s
9 مركز قرص الشمس 3° تحت الأفق الشرقى. 06h 34m 13s
10 شروق الشمس. 06h 47m 31s

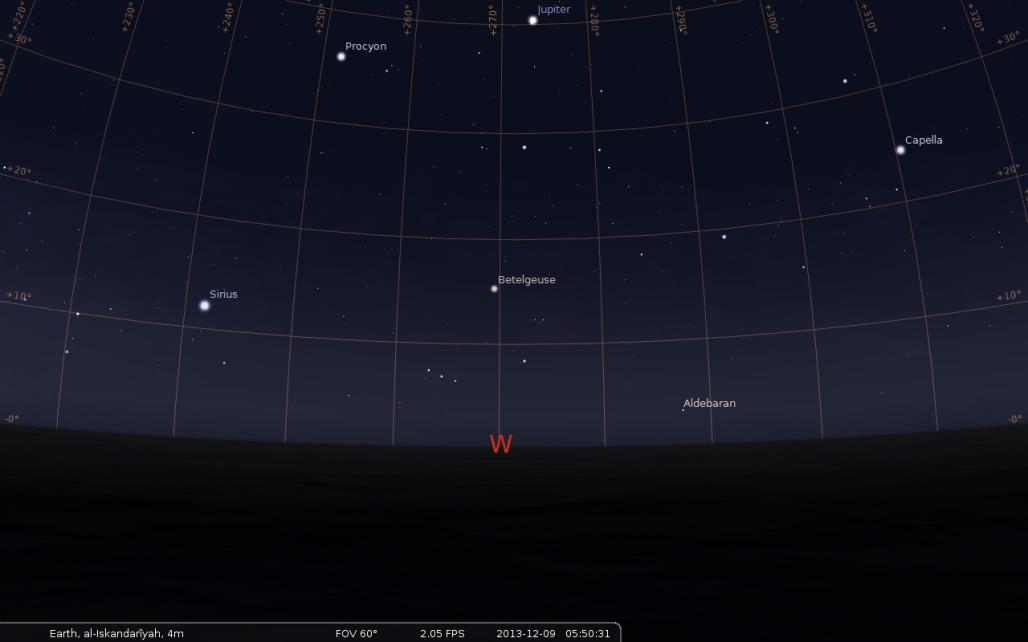

الصورة رقم(6)

بداية الشفق االبحرى. مركز قرص الشمس تحت الأفق الغربى بحوالى 12° . الأفق غير محدد وتتعذر عملية قياس الإرتفاع.

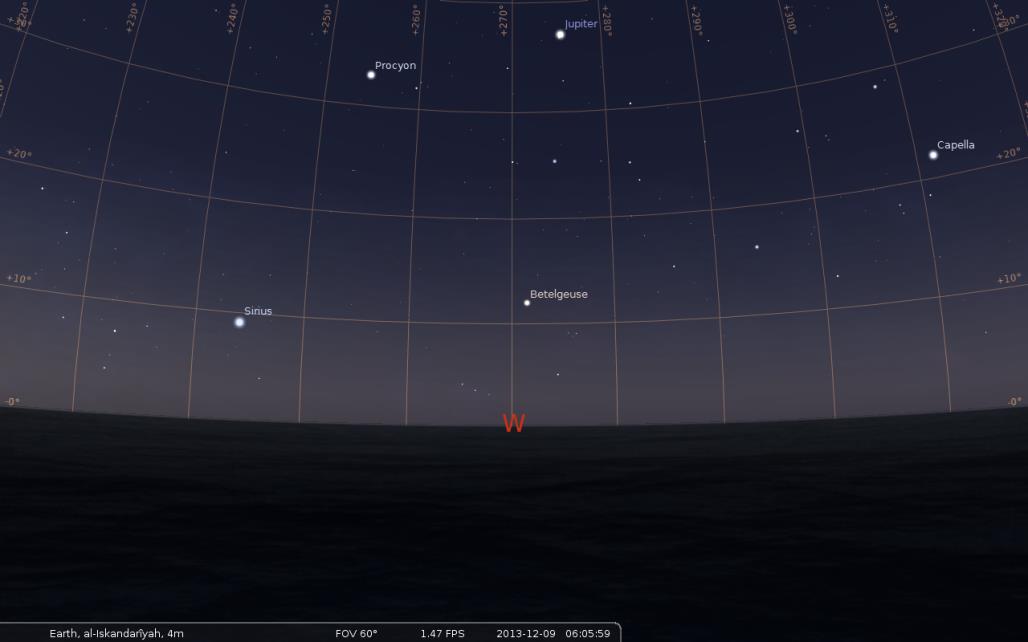

الصورة رقم (7)

مركز قرص الشمس تحت الأفق الشرقى بحوالى 9° . نرى العديد من النجوم ظاهرا فوق الأفق الغربى الأكثر إظلاما .

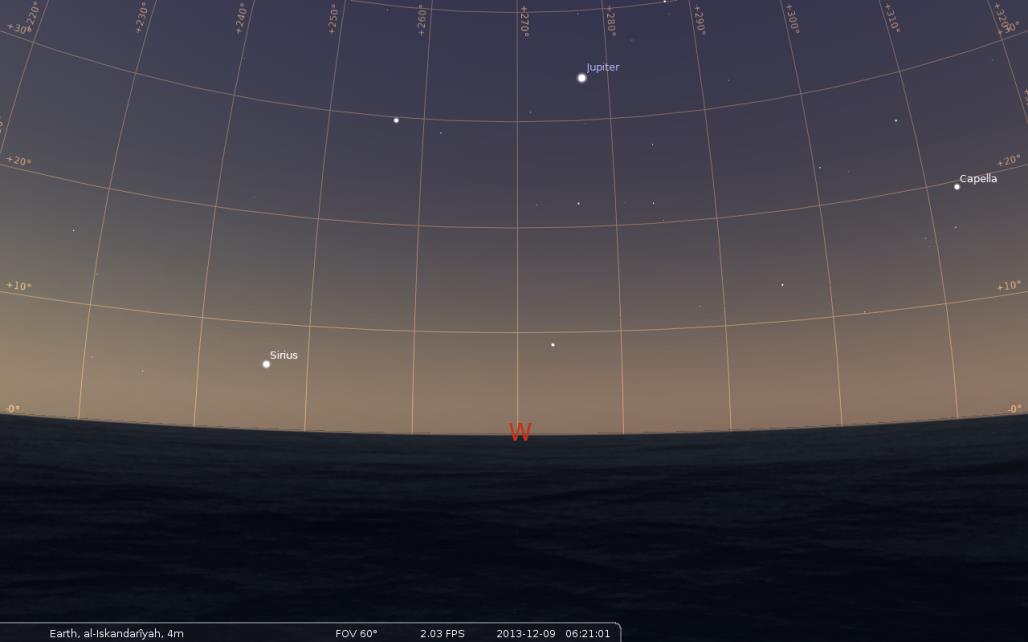

الصورة رقم (8)

بداية الشفق المدنى. مركز قرص الشمس تحت الأفق الشرقى بحوالى 6° . نرى العديد من نجوم المرتبة الثانية و الثالثة ظاهرا فوق الأفق الغربى الأكثر إظلاما .

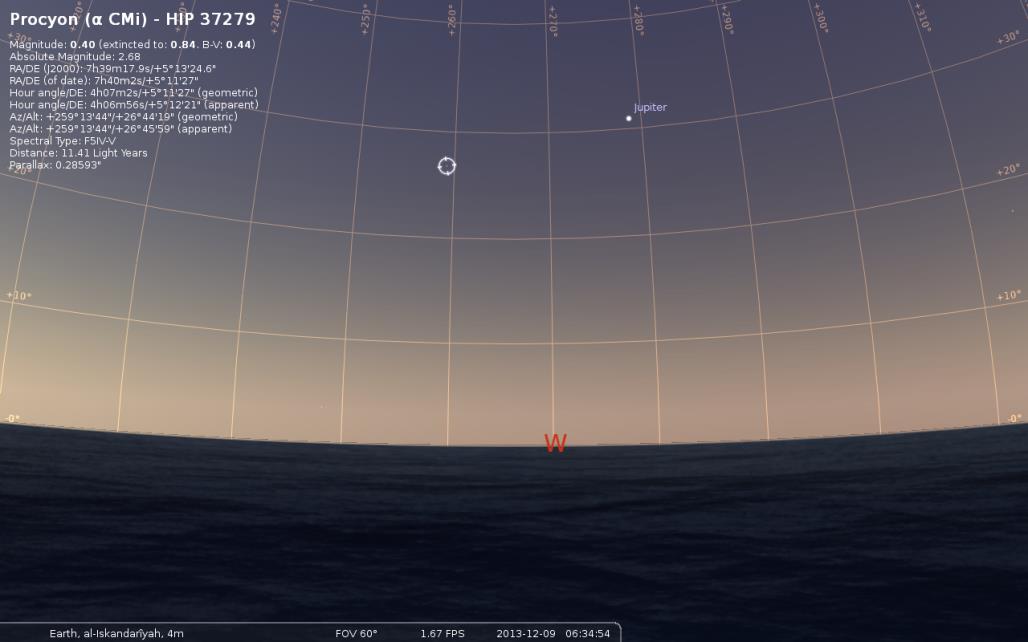

الصورة رقم (9)

مركز قرص الشمس تحت الأفق الشرقى بحوالى 3° . تبدأ النجوم من المرتبة الأولى فى الإختفاء.نرى النجم Procyon ظاهرا فوق الأفق الغربى الأكثر إظلاما ولكن أخفت منه فى الصورة (8) السابقة .

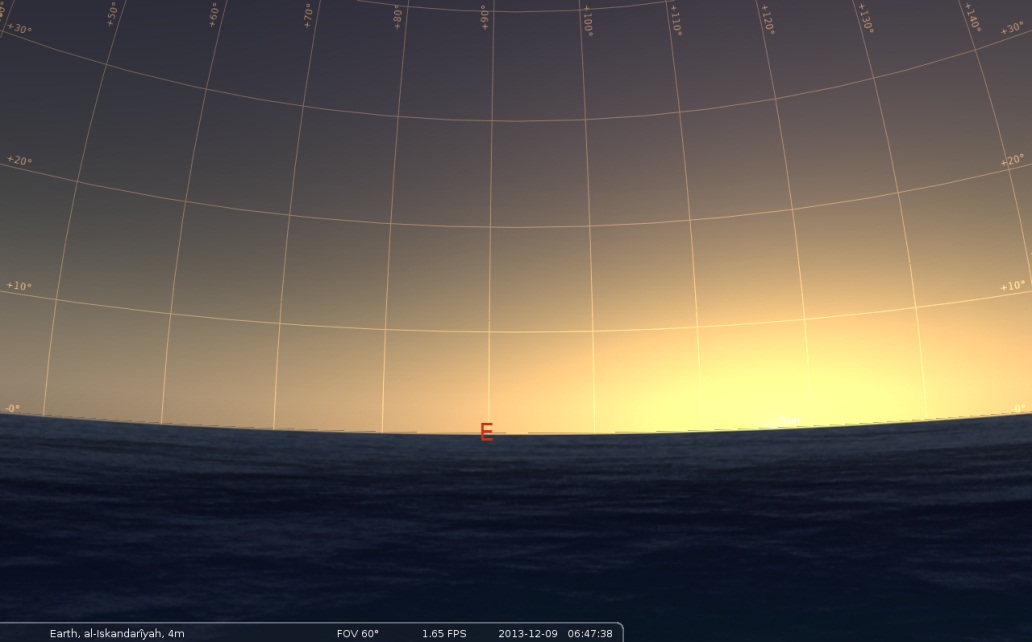

الصورة رقم (10) .

شروق الشمس . لايمكن رؤية أى نجم ملاحى؛ ولكن يمكن رؤية بعض الكواكب اللامعة مثل كوكب المشترى. ظاهرا فوق الأفق الغربى الأكثر إظلاما شروق الشمس . لايمكن رؤية أى نجم ملاحى خاصة فوق الأفق الشرقى.

خطوات تحضير النجوم للرصد عمليا لسفينة تحت الإبحار:

مما سبق يتضح أن الوقت المدرج فى جداول التقويم البحرى تحت عنوان الشفق المدنى( civil twilight ) ، هو وقت منتصف فترة رصد النجوم عمليا سواءا أثناء الشفق المسائى أو الشفق الصباحى. لذلك و للتحضيرلرصد النجوم أثناء فترة الشفق المسائى أو الصباحى ، فإننا نتبع الخطوات التالية:

  • إستخرج الموقع الحسابى الأول DR1 ، المناظر لوقت المنطقة ZT فى بدء الحساب .
  • إحسب وقت جرينتش GD حيث : GD = ZT ± ZN .
  • إحسب GMT1 للشفق المدنى التالى لأقرب دقيقة ( التقريب الأول
  • إحسب فترة الإبحار خلال الفترة GMT1 – GD ) ) ومن ثم أوجد الموقع الحسابى الثانى DR2 .
  • إحسب GMT2 للشفق المدنى التالى لأقرب دقيقة ( التقريب الثانى ).
  • إحسب فترة الإبحار خلال الفترة GMT2 – GMT1 ) ) ومن ثم أوجد الموقع الحسابى الثالث DR3 .
  • إحسب LHAϒ فى وقت GMT2 .
  • 8. بمعلومية كل من DR3 Latitude و LHAϒ ، إستخرج من جداول الملاحة الجوية (الجزء الأول ) أو من أى جهاز مثل كرة النجوم أو قرص تمييز النجوم النجوم الملاحية التى يمكن رصدها فى وقت منتصف فترة الرصد .

تم تصميم برنامج (star charts) لحل هذه الخطوات بحيث يبين خريطة مبين عليها مواقع النجوم بالنسبة لخط سير الإبحار( لتسهيل التعرف عليها بالنسبة لمقدم أو مؤخر أو أجناب السفينة)، وتم ترقيم هذه النجوم نظرا لضيق المساحة ويظهرجدول أسفل الخريطة إسم وإرتفاع والإتجاه الحقيقى لكل من هذه النجوم المرقمة.

بعد تحديد النجوم الملاحية التى يمكن رصدها فى وقت منتصف فترة الرصد ؛ نختار مجموعة ( أو مجموعات ) من ثلاث نجوم ؛ طبقا للمعايير التالية :



الأولوية الأولى : يجب أن يكون فرق العزيمة ( Azimuth )بين النجوم كافيا للحصول على موقع معتمد. الفرق المثالى فى حالة النجوم الثلاثة هو 120° بين كل نجمين .
الأولوية الثانية : يجب أن يتراوح إرتفاع النجوم بين 15° و 70° ( على نفس الإرتفاع تقريبا إن أمكن ) ، حيث تتعرض الإرتفاعات الصغيرة للإنكسار الغير طبيعى ، بينما يكون من الصعب رصد الإرتفاعات الكبيرة.
الأولوية الثالثة : درجة لمعان النجوم . من الواضح أن النجوم من المرتبة الأولى تكون الأسهل فى عملية الرصد .


ملحوظة

تحل جداول الملاحة الجوية الجزء الأول (SIGHT REDUCTION TABLES FOR AIR NAVIGATION (AP 3270, vol. 1) مسألة إختيار النجوم ،بإعطاء أسماء 7 نجوم صالحة للرصد ، مع تمييز ثلاثة منها بعلامة ( ♦ ) كأفضل ثلاث نجوم تلبى الأولويات المشار إليها. لذلك إضيفت بعض البيانات تحت الخريطة مثل (LHA Aries) لإمكان إستخدام الجداول المذكورة.


أهمية تحضير النجوم للرصد:

أثناء الشفق المسائى؛ تبدأ النجوم اللامعة فى الظهور منفردة ؛ أى بدون مجموعاتها النجمية؛ وبالتالى لايمكن التعرف عليها؛ ومن ثم تظهر أهمية تحضير النجوم للرصد. أثناء الشفق الصباحى؛ تكون النجوم الملاحية معرفة جيدا مع وضوح المجموعات النجمية ؛ ولكن يحدث أحيانا أن تتراكم بعض السحب مما يؤثر على ظهور المجموعة النجمية وبالتالى يكون تحضير النجوم للرصد هام للغاية

البرنامج
